サンプルをまとめて処理するのを待ったり、外部のシーケンシングサービスに依存したりする必要はもうありません
Spectrum Compact CE System
サンガーシーケンスとフラグメント解析可能、お手頃なベンチトップ機器
- 8色蛍光に対応したCE解析
- 1塩基分解能
- タッチスクリーンによる一体型操作
- 差し込むだけのプレフィルド消耗品
Catalog Number:
Choose a System
Catalog Number: CE1304
Catalog Number: CE1307
Catalog Number: CE1305

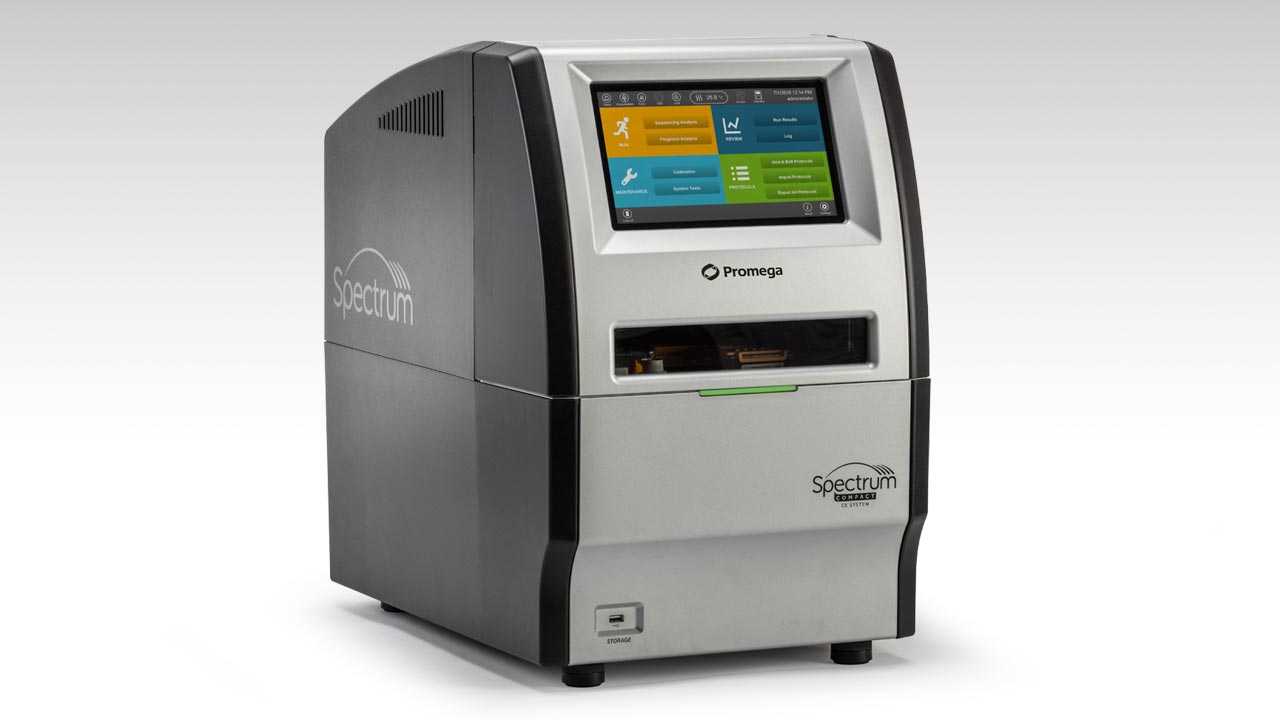

ベンチトップ、パーソナルなキャピラリー電気泳動システム
Spectrum Compact CE Systemは、サンガーシーケンシングおよびフラグメント解析を、研究者自身の管理のもと、ラボ内で効率的かつ自由に実施できる一体型の高性能装置です。
本装置は、蛍光標識ジデオキシヌクレオチド三リン酸（ddNTPs）を用いた既存のシーケンシング試薬系や、市販の4色、5色、6色の STR キットに対応して設計されています。また、次世代の 8色 STR キットにも対応しています。
あなた自身の手で実験をコントロール
1塩基分解能および8色フラグメント解析のマルチプレックスに対応し、サンプルを自分のベンチトップでシーケンス可能
チーム全体で活用できるシーケンシング機能を実現
使いやすいインターフェースとプラグアンドプレイ式の消耗品により、ラボ内の誰でも簡単にシーケンシングを実施できる
待ち時間なしでサンプルをシーケンス
必要なサポートを、必要なときに
導入時には、オンサイトでの設置サポートと個別トレーニングをご提供します
幅広いシーケンシングおよびフラグメント解析アプリケーションに最適化
下記はSpectrum Compact CE Systemで実行可能なアプリケーション例です。
- Human Identification
- Human Cell Line Identification and Authentication
- Cell and Gene Therapy Quality Control
- Mixed Sample Analysis
- Microsatellite Instability (MSI) Analysis
- Multiplex Ligation-Dependent Probe Amplification (MLPA)
- Single-nucleotide Polymorphism (SNP) Genotyping
- Targeted Sanger Sequencing
- Resequencing for Mutation Detection
- NGS Confirmation
- Mitochondrial DNA Sequencing
- BAC Sequencing
- Methylation Sequencing
- Viral Genotyping
- Plasmid Sequencing
- Clone Construction Verification
- Microbial Species Identification
- SARS-CoV-2 Identification
- De novo Sequencing
消耗品は充填済み、差し込むだけ
プレフィルドのプラグアンドプレイ式消耗品とガイド付きソフトウェアユーザーインターフェースにより、熟練度や専門知識を問わず、あらゆる研究者がラボ内でキャピラリー電気泳動（CE）解析を自ら実行できるようになります。
Spectrum Compact CE Systemは、セットアップと操作が非常に簡単なだけでなく、専用消耗品が独立してパッケージされているため、以下のような大きな利点があります：
- 使用状況に応じて自分で消耗品の寿命を管理可能。たとえば、バッファーやポリマーの有効期限や使用量に縛られてキャピラリーアレイの寿命を制限する必要がない。
- 各消耗品の状態（バッファー残量や機械的接続）を目視で確認できるため、セット全体を交換することなく、トラブルシューティングが容易に実施可能
- オンボード冷却を使用せず、装置を常時稼働させる必要がないため、省エネルギーかつ結露のリスクを回避
A. キャピラリーカートリッジ
- ４本キャピラリー、36cm
- オーブンドアの後方に位置
- 所定の位置にはめ込むことで簡単に取り付けられ、移動時の安定性を維持するためオーブンに対し水平に配置される
- 1200サンプルに十分（300インジェクション、ハードストップはかからない）
B. アノードバッファーカートリッジ
- 陰極電極のためのバッファー
- 320サンプルに十分な量（80インジェクション）
C. サンプルカートリッジ
- 8ウェルストリップチューブ4本まで格納、トータル32サンプル
D. カソードバッファーカートリッジ
- 陽極電極のためのバッファー
- 320サンプルに十分な量（80インジェクション）
E. ポリマーカートリッジ
-
サンガーシーケンシングまたはフラグメント解析用の変性ポリマー（Polymer7またはPolymer4）
- 96サンプルに十分な量（24インジェクション） ＊ポリマーの量が不十分な場合のみハードストップがかかります
消耗品情報
| Cat. Number | Description | Size |
|---|---|---|
| CE2300 | Spectrum Compact Buffer | 2 pairs |
| CE2301 | Spectrum Compact Cathode Septa Mat | 10 each |
| CE2302 | Spectrum Compact Cathode Retainer | 4 each |
| CE2304 | Spectrum Compact Polymer4; use with software v.6138000-XX or v.6138200-XX* |
4 × 64 wells |
| CE2404 | Spectrum Compact Polymer4; use with software v6138200-XX or v.6138800-XX and later* |
4 × 96 wells |
| CE2307 | Spectrum Compact Polymer7; use with software v.6138000-XX or v.6138200-XX* |
4 × 64 wells |
| CE2407 | Spectrum Compact Polymer7; use ONLY with software v6138200-XX* |
4 × 96 wells |
| CE2507 |
Spectrum Compact Polymer7; |
4 × 96 wells |
| CE2308 | Strip Septa Mat, 8-Well | 24 each |
| CE2332 | Spectrum Compact Strip Base and Retainer, 32-Well | 4 each |
| CE2340 | Spectrum Compact Capillary Cartridge, 4-Capillary 36cm** | 1 each |
| CE2399 | Capillary Preservation Buffer | 10ml |
*Check your software version in "About", located in the footer on the "Main Menu" screen of the Spectrum Compact Control Software. For more information, review the Instrument Information section of the Spectrum Compact CE System Operating Manual #TMD058.
**When used with software v.6138000-XX, Cat.# CE2340, Spectrum Compact Capillary Cartridge, 4-Capillary 36cm, will display 200 injections; when used with software v.6138200-XX and later, 300 injections will be displayed. There is no hard-stop on capillary cartridge injections.
省スペース設計 × 高度なマルチプレックス解析
Spectrum Compact CE Systemは、8色蛍光に対応したシーケンサーの高性能を、コンパクトな卓上型装置で実現しており、迅速かつコスト効率の高い結果を提供します。
この新しい8色蛍光システムでは、アンプリコンサイズの分布範囲が狭いため、困難なサンプルからより多くの遺伝子座の増幅と検出が可能となり、より有意義な解析を行うことができます。

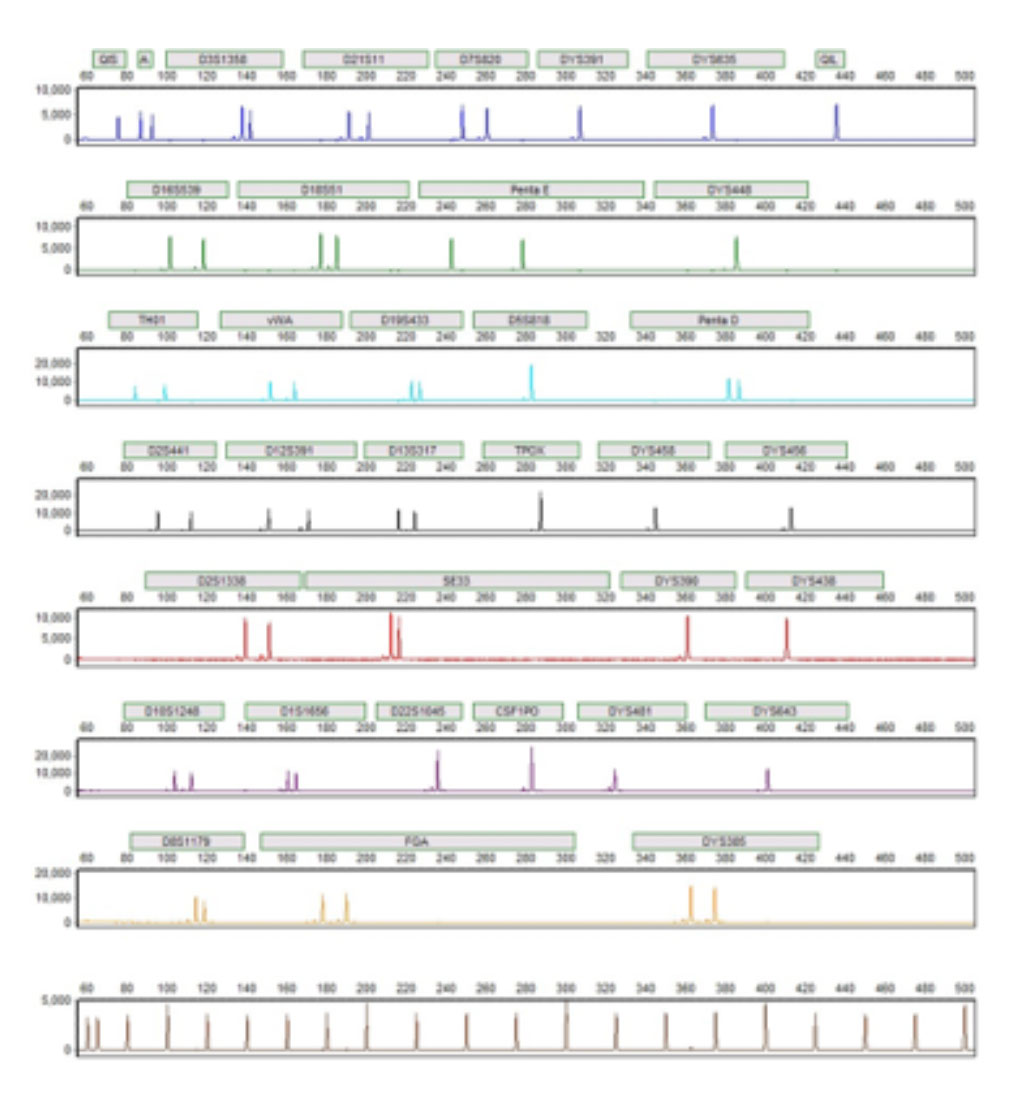

1ngの2800M Control DNAを PowerPlex® 35GY System で増幅し、Spectrum Compact CE Systemで分離したエレクトロフェログラム
1塩基分解能
Spectrum Compact CE SystemはPowerPlex® ESI 17 Fast System Allelic Ladderの D12S391ローカスにおいて示されるように、1塩基分解能を有する。インジェクションは1.6kV、9秒で実施した。

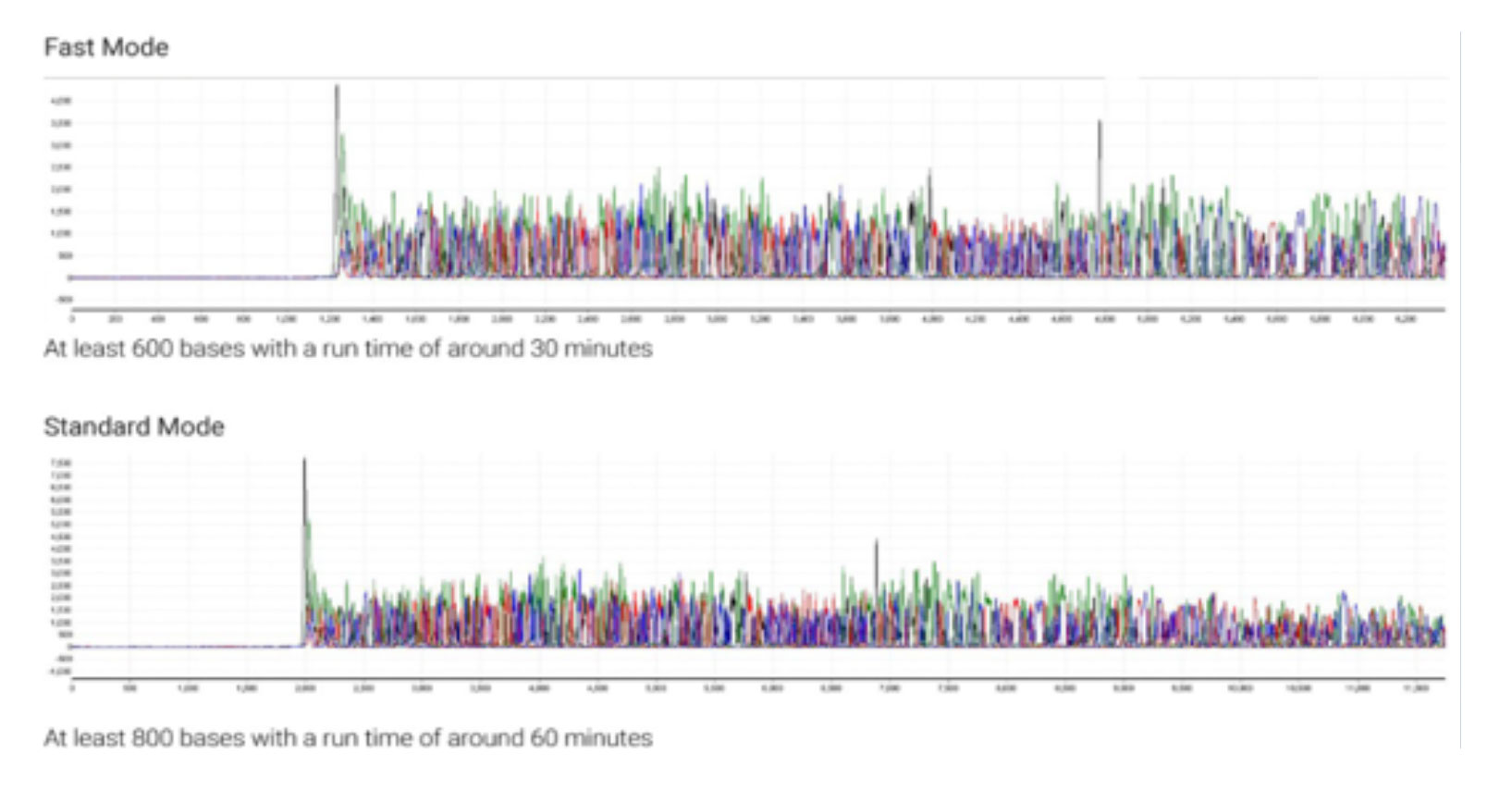

短時間で、より多くの塩基情報を取得
Spectrum CompactにProDye™ Terminator Sequencing systemを組み合わせることで、より短時間で多くの塩基情報を取得できます。
Spectrum Compact CE SystemでProDye™ Terminator Sequencing Systemを使用したエレクトロフェログラムの生データビュー
正確で迅速なシーケンシング

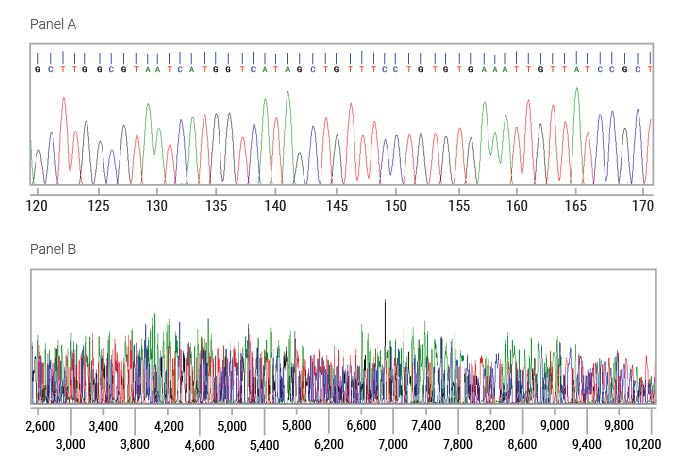

Spectrum Compact CE SystemでのProDye™ Terminator Sequencing Systemを使用したエレクトロフェログラムの代表的な部分（パネルA）。インジェクションは1.2kV、4秒で実施し、Polymer7を使用した;（B）スタンダードシーケンシングランの生データ。
リモートアクセス

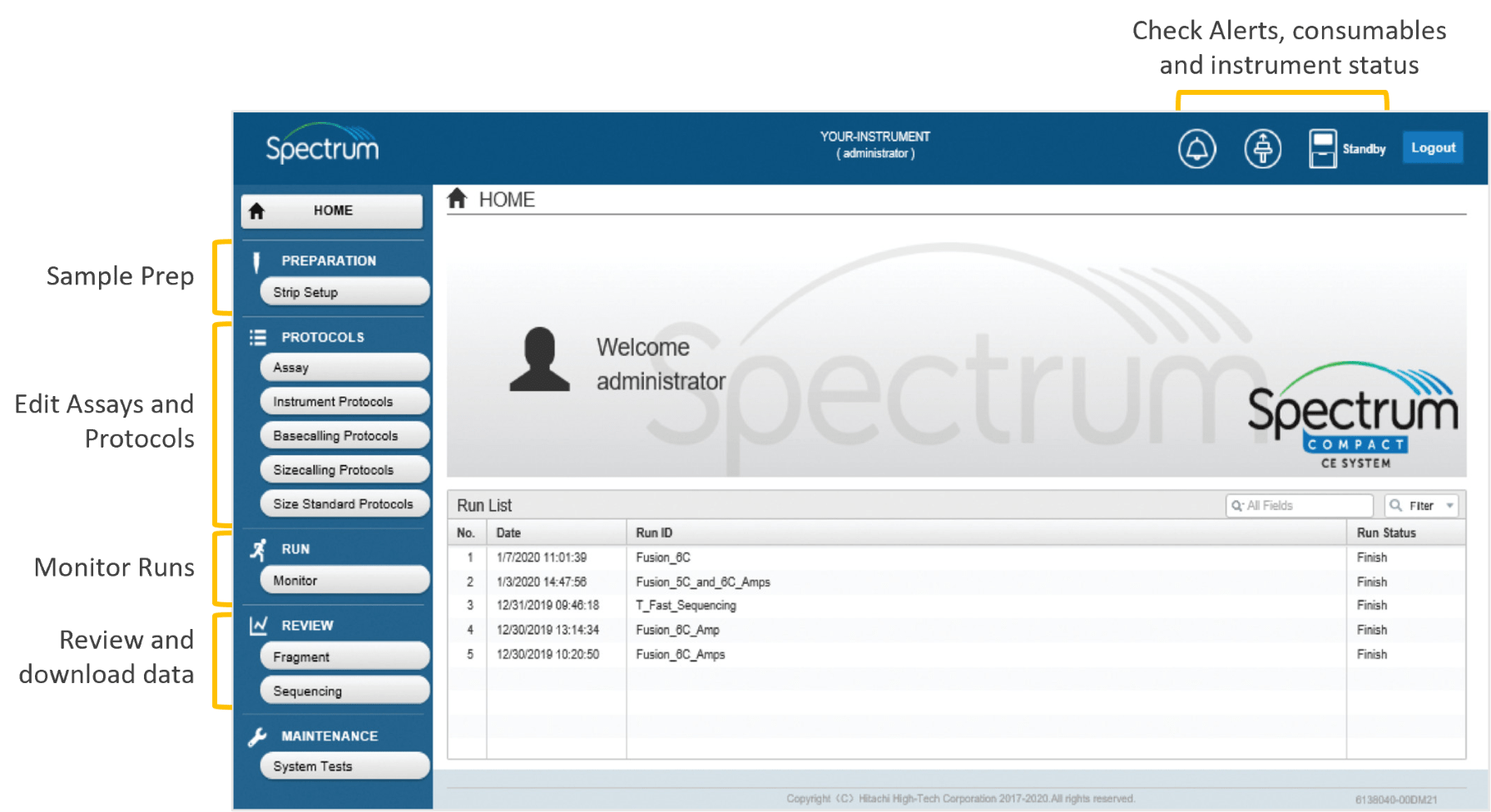

Spectrum Compact Remote Access Softwareを使用すると、同一ネットワーク上の PC から Spectrum Compact CE システムに接続することができます。主な機能は以下のとおりです：
- サンプルストリップ用のストリップ ID を簡単に作成、編集、確認、削除
- プロトコルやアッセイの作成、編集、確認、削除
- 進行中のランや完了済みのランについて、解析結果の表示および進行状況のモニタリング
- PC のウェブブラウザから、装置に直接またはラボネットワーク経由で接続して、完了済みのランをダウンロード
装置の操作方法やメンテナンスについて詳しく知りたい方は、ぜひチュートリアル動画をご覧ください。
GeneMarker®HID Software for Spectrum CE Systems
GeneMarker®HID Software for Spectrum CE System (GMHID-Spectrum) は、すべての市販ヒト識別キットに対応したデータ解析をサポートします。LIMS 連携やレポート印刷ニーズに対応する多様なレポート出力機能を備えており、解析・表示オプションもラボのワークフローに合わせて柔軟に設定可能です。そのほかの主な特長は以下のとおりです：
- データベース検索や親子関係などの関連性検証モジュール
- 自動コンタミネーションチェックやプロジェクト比較などのレビュー機能
- 作業時間を最低でも25％短縮
- アナリストの手動操作の大幅な軽減
- Spectrum（.promega）ファイルに加え、既存の CE データ形式（.fsa、.hid）にも対応
8色蛍光試薬の解析には GeneMarker®HID for Spectrum Systems を使用する必要があります。

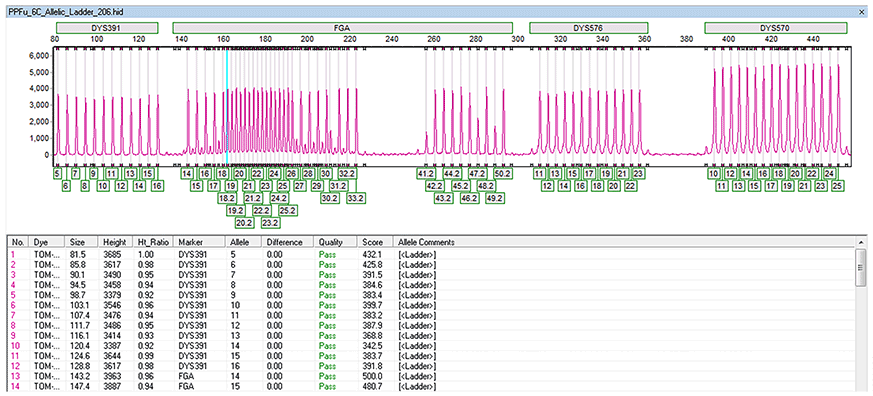

Linked Navigation: Simply click on a peak or in the table to highlight data details.

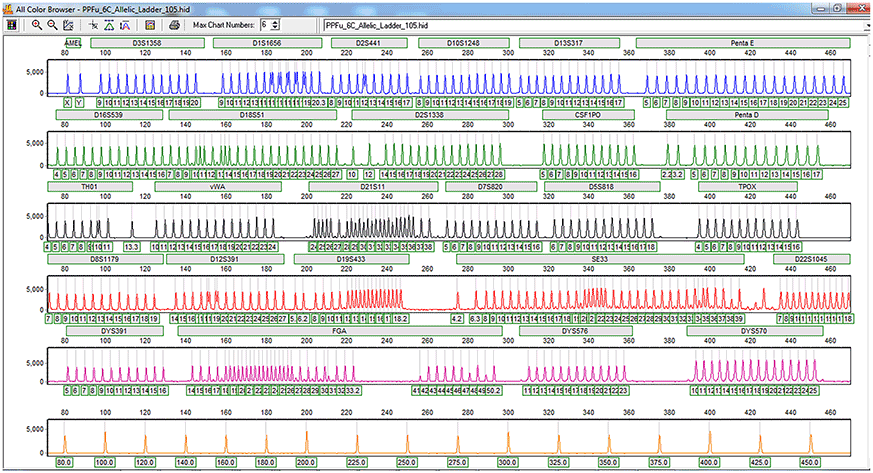

Multi-Color View: View/comment/edit all dye channels for an allelic ladder or sample on one screen.
ProView® Sequencing Software
ProView® Sequencing Softwareは、多くのキャピラリー電気泳動（CE）シーケンサーで生成された .ab1 ファイルを表示できる、カスタマイズ可能なサンガーシーケンシングビューアです。このソフトウェアでは、配列情報の表示・編集、エレクトロフェログラムの表示、レポートの生成、埋め込み情報の確認などが可能で、編集後のファイルは複数の形式で保存することができます。
サービスとサポート
私たちは、皆さまの研究活動を止めるわけにはいかないことを理解しており、ラボの運用に支障をきたさないよう、最大限のサポートを提供することをお約束します。本装置のご購入には、オンサイトでの設置および操作トレーニングが含まれており、さらにご希望に応じて、予防保守、アプリケーショントレーニング、バリデーション、オンサイトサービスなどのサポートもご利用いただけます。プロメガのサイエンティストが常にサポートの準備を整えており、必要なときに、すぐに対応できる体制を整えています。
サービス
電話やオンサイトでのコンサルテーションに加え、データ解析やサマリーレポートの作成など、さまざまなサポートオプションをご利用いただけます。こうしたサポートを通じて、安心して機器をご活用いただけます。
設置サポート
Spectrum Compact CE Systemの導入に際しては、ラボへのスムーズな移行を実現するため、私たちがすべてのステップでサポートいたします。装置本体、ソフトウェア、アプリケーションに関するオンサイトでのトレーニングに加え、迅速かつ確実な設置作業とアフターサービスをご提供します。
メンテナンス
定期的な点検や保守をご希望の場合も、プロメガが責任を持ってサポートいたします。標準的なメンテナンス契約に加えて、Spectrum Compact CE システムの安定稼働を維持するための追加サポートパッケージもご用意しています。安心して長期的にご利用いただける体制を整えています。
Specifications
Instrument Specifications
| キャピラリー数 | 4 |
| キャピラリーアレイ長 | 36cm |
| 蛍光検出色素数 | 8 |
| スループット | 8連チューブ x 4 |
| ユーザーインターフェース | タッチスクリーンディスプレイ（内蔵PC） |
| ポリマー | Polymer4、Polymer7 |
| データファイル形式 | .fsa（フラグメント解析）、 .ab1（サンガーシーケンシング） |
| 寸法 | 40cm W x 60cm D x 60cm H (15.75in W x 23.62in D x 23.62in H) |
| 重量 | 45kg (99lb) |
| 電力 | 100–240VAC, 50/60Hz, 260VA |
Run Module Specifications
| Run Module | Polymer Type | Average Run Time (Minutes) | Typical Contiguous Read Length (Base) |
|---|---|---|---|
| Fast Sequence | Polymer7 | 39 | ≥600 |
| Standard Sequence | Polymer7 | 70 | ≥800 |
| Run Module | Polymer Type | Average Run Time (Minutes) | Size Range (Base Pairs)* |
|---|---|---|---|
| Fragment Analysis | Polymer7 | ≤35 | 60–600 |
| Fragment Analysis | Polymer4 | ≤44 | 60–600 |
*Size precision 60-600bp <0.16nts
Catalog Number:
選択製品の構成品内容
| Item | Part # | Size |
|---|---|---|
Spectrum Compact Buffer |
CE2300 | 1 × 2 pairs |
Spectrum Compact Polymer4; use with software v.6138200-XX or v.6138800-XX |
CE2404 | 1 × 4 × 96 wells |
Spectrum Compact Polymer7; use only with software v.6138800-XX |
CE2507 | 1 × 4 × 96 wells |
Capillary Preservation Buffer |
CE2399 | 1 × 10ml |
Spectrum Compact Capillary Cartridge, 4-Capillary 36cm |
CE2340 | 1 × 1 each |
Spectrum Compact Cathode Septa Mat |
CE2301 | 1 × 10 each |
Spectrum Compact Cathode Retainer |
CE2302 | 1 × 4 each |
Spectrum Compact Strip Base & Retainer, 32-Well |
CE2332 | 1 × 4 each |
Strip Septa Mat, 8-Well |
CE2308 | 1 × 24 each |
Barcode Scanner |
CE5300 | 1 × 1 each |
選択製品の構成品内容
| Item | Part # | Size | Available Separately |
|---|---|---|---|
Spectrum Compact Buffer |
CE2300 | 1 × 2 pairs | |
Spectrum Compact Polymer4; use with software v.6138200-XX or v.6138800-XX |
CE2404 | 1 × 4 × 96 wells | |
Spectrum Compact Polymer7; use only with software v.6138800-XX |
CE2507 | 1 × 4 × 96 wells | |
Capillary Preservation Buffer |
CE2399 | 1 × 10ml | |
Spectrum Compact Capillary Cartridge, 4-Capillary 36cm |
CE2340 | 1 × 1 each | |
Spectrum Compact Cathode Septa Mat |
CE2301 | 1 × 10 each | |
Spectrum Compact Cathode Retainer |
CE2302 | 1 × 4 each | |
Spectrum Compact Strip Base & Retainer, 32-Well |
CE2332 | 1 × 4 each | |
Strip Septa Mat, 8-Well |
CE2308 | 1 × 24 each | |
Barcode Scanner |
CE5300 | 1 × 1 each | |
Spectrum Compact CE System Standard Service Agreement |
SA6131 | 1 × 1 each | View Product |
